型材計數分鋼系統

（文號：GT-JS130228）

一、視覺概述

機器視覺系統的特點是提高生產的柔性和自動化程度。在一些不適合于人工作業的危險工作環境或人工視覺難以滿足要求的場合，常用機器視覺來替代人工視覺。同時在大批量工業生產過程中，用人工視覺檢查產品質量效率低且精度不高，用機器視覺檢測方法可以大大提高生產效率和生產的自動化程度。而且機器視覺易于實現信息集成，是實現計算機集成制造的基礎技術。

正是由于機器視覺系統可以快速獲取大量信息，而且易于自動處理，也易于同設計信息以及加工控制信息集成，因此，在現代自動化生產過程中，人們將機器視覺系統廣泛地用于工況監視、成品檢驗和質量控制等領域。

二、工作原理

機器視覺檢測系統采用CCD攝像機將被檢測的目標轉換成圖像信號，傳送給專用的圖像處理系統，根據像素分布和亮度、顏色等信息，轉變成數字化信號，圖像處理系統對這些信號進行各種運算來抽取目標的特征，如面積、數量、位置、長度、形狀等，再根據預設的允許度和其他條件輸出結果，包括尺寸、角度、個數、合格/不合格、有/無等，實現自動識別功能。

三、發展應用

機器視覺自起步發展到現在，已有20年的歷史。從最初的半導體檢測迅速的覆蓋了整個電子行業，并在其它行業中也得到了迅猛發展，如：汽車、冶金、煤炭、電力、交通、醫療等。

四、型材機器視覺檢測系統

我公司型材機器視覺檢測產品有型材表面缺陷檢測系統和型材計數分鋼系統，以下是型材計數分鋼系統（適用范圍包括圓棒、螺紋鋼、扁鋼，以螺紋鋼為主）介紹。

  4.1生產現狀

目前，國內絕大多數鋼鐵企業，按照國家標準或客戶要求生產的螺紋鋼，普遍采用負差軋制、理論重量交貨，提高了企業效益。在生產環節中，通常采用人工計數、人工分鋼的方式。這種人工方式存在計數效率低下、計數結果不準確、勞動強度高和工作環境惡劣等一系列問題，是長期困擾螺紋鋼生產企業的一個難題，而在世界范圍內也未能很好地解決。

人工計數的誤差問題，在銷售環節又成為發生交貨糾紛的焦點。當支數少于合同數量時，重者會產生異議索賠，輕者也要解捆補支，費工費時，影響企業信譽；而支數多于合同數量時，又會直接導致企業利潤的流失。經常發生的現象是，不少計數工為防止因少支引起的客戶投訴而受到單位處罰，會有意識采取計完數后每捆再增加1-2根的方法（主要是小規格鋼筋），藉此來避免個人及班組受罰風險，這樣就給企業造成額外經濟損失。

另外，隨著生產線自動化水平的全面提高，人工計數和人工分鋼，已經成為嚴重制約生產能力發揮的一個瓶頸。

  4.2設計原則

（1）、型材計數分鋼系統設計和選型充分吸收國內、外已有小型材自動計數系統成功應用的經驗，使系統應用后達到實用，可靠的設計目標。

（2）、系統采用廠家已經成熟的技術，在確保各種規格產品計數精確、可靠的前提下，在實施過程中盡量節約投資。

（3）、項目實施過程充分利用生產檢修時間完成，盡量避免對正常生產的影響。

（4）、可拆分為獨立自動計數系統和自動分鋼系統。

4.3系統綜述

采用LS-SJ20自動計數系統和LS-SJ21自動分鋼系統組成，自動計數系統可以獨立使用，自動分鋼系統是基于自動計數系統之上，為進一步提高生產線自動化水平而設計，供客戶選擇。兩套系統組合使用，將使計數分鋼工作更為流暢、快捷、高效。

自動計數系統由主控制柜、現場操作箱、復合特種光源、冷卻單元、背景平臺等部分構成。主要功能為：完成視頻信號采集、視頻圖像信息處理、目標跟蹤計數等。

分鋼系統由伺服控制單元、邏輯控制單元、氣動單元和機械執行機構等組成。主要功能為：目標定位、目標分離等。

4.4系統的主要特點

A、自動計數系統可對生產線上多層堆積螺紋鋼直接計數；

B、自動計數系統無機械分鋼，不需對生產線進行改造，安裝調試不影響生產的正常運行；

C、自動分鋼系統需要對生產線進行小范圍的改造、安裝調試不影響生產的正常運行。不影響生產線的大、中、小修，不影響行車正常運行的特點；

D、系統工作穩定可靠，可長時間連續運轉；

4.5系統性能指標

※自動計數系統：Φ14以上的棒材計數誤差≤ ±0.1‰，Φ14以下（包含Φ14）的棒材計數誤差≤±0.2‰。

※自動計數系統允許在線棒材堆積厚度：≤80毫米。

※自動分鋼系統要求棒材單層，單循環動作時間5S-10S可調整。

4.6系統工作過程

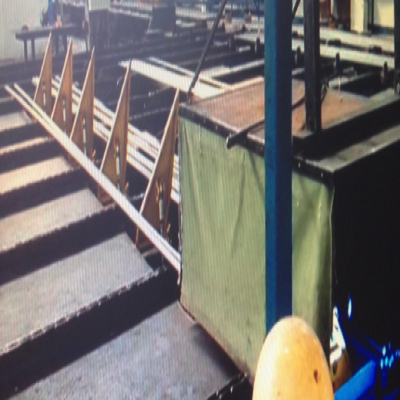

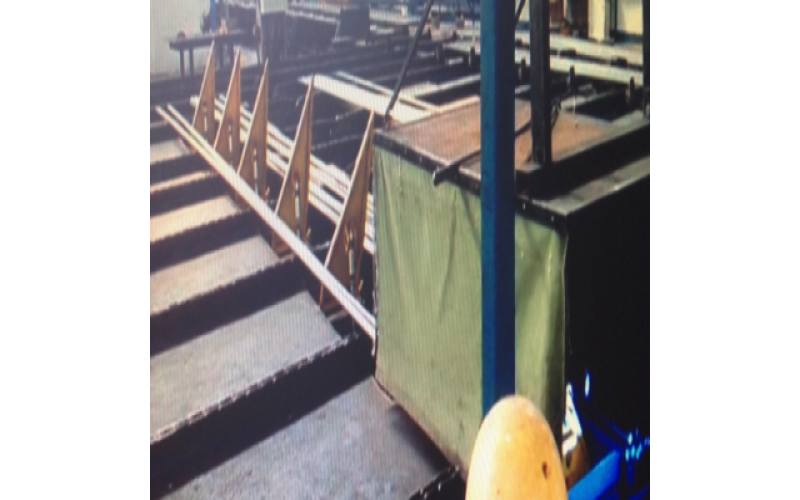

通過操作箱設置好螺紋鋼基本信息后，點按開始按鈕，系統進入計數狀態，光源自動開啟。當螺紋鋼經過檢測區域時開始自動計數，并將數量信息顯示在屏幕上。計數值到達設定值后，系統立即停止鏈床，使最后一支被計數的螺紋鋼停留在檢測區域內，分鋼系統根據計數系統傳來的坐標信息開始分離螺紋鋼端部，然后分捆機依次動作將已計數和未計數螺紋鋼分開。分鋼機復位后，計數系統啟動鏈床，再次開始計數、分鋼。
