由工業相機、圖形處理器、頻閃燈、I\O單元、計算機等構成。完成成捆棒材端面圖像信號獲取、圖像信息處理、目標計數等主要功能。
通過工業相機獲得現場成捆棒材的圖像信息，通過USB轉換成為圖像數據，通過軟件對圖像數據進行處理，識別棒材中心并計數。
圖像處理是系統的核心的部分，負責處理成捆棒材的圖像信息。采用計算機作為信息處理核心的機器視覺可以對成捆棒材的數目進行檢測。其中棒材檢測、背景分離、目標位置測定、容錯計數等工作由計算機和軟件完成。
２．工作過程

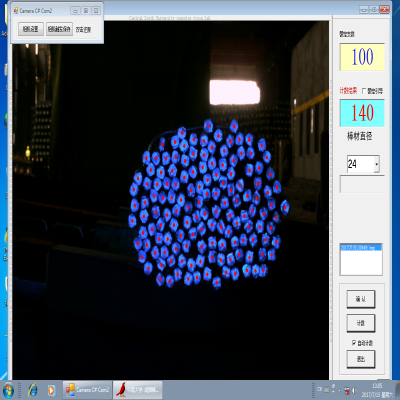

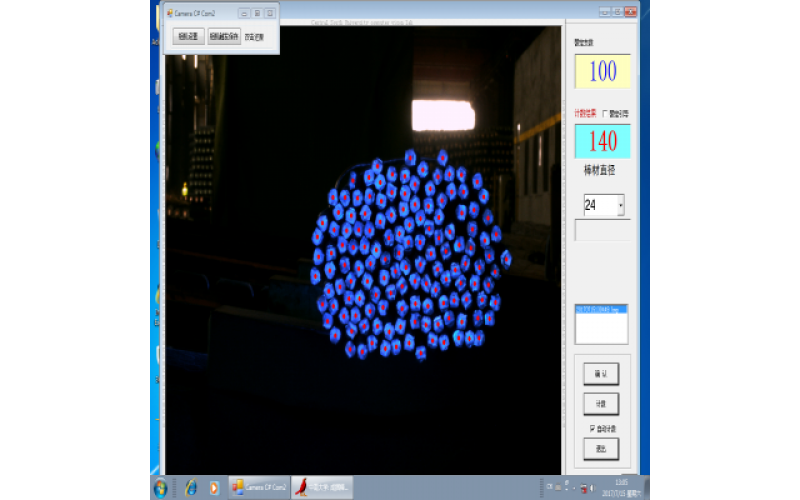

在成捆收集架臺處拍攝單捆棒材端面靜態圖像（通常安放在單捆稱重架臺一側），圖像信息由圖像采集卡轉換成圖像數據提供給圖形處理計算機，計算機對圖像數據進行分析處理，對棒材中心進行識別并計數。識別的棒材中心位置在顯示器上連同棒材原始圖像一同顯示，需要人工修改未確認的棒材中心，以修正識別結果。
1) 工業相機獲取成捆棒材的端面圖像，計算機進行數據處理，分割出成捆棒材的圖像區域，通過識別得到棒材中心位置，并連同棒材端面圖像一起顯示在顯示器上。
通過鼠標點擊方式，人為修改非棒材中心點或加入未被識別的棒材中心點，同時成捆棒材的計數值也會隨修改而增減。
無誤差復核
無包裝，整機質保一年。
